Sommaire



1. Presentation



2. Mode opératoire





3. Caractéristiques techniques







4. Dysfonctionnements





5. Plans de la Platine







1. Présentation

Cet ensemble cryogénique est essentiellement constitué d'une platine cryogénique équipée d'une cellule de refroidissement régulée en température et d'une enceinte refroidie. Le refroidissement de la cellule est réalisé par une circulation d'azote liquide au moyen d'un système de pompage constitué d'un vase dewar de 2 litres et d'un boîtier intégrant une pompe. Le contrôle en température de la cellule de refroidissement est assuré par un régulateur de température. Un deuxième régulateur en température est utilisé pour réchauffer le corps de la platine cryogénique éliminant ainsi les problèmes de condensation sur la platine.



2. Mode opératoire



1 Relier le cordon d'alimentation de l'alimentation au réseau 220V, 50Hz.
2 Relier le cordon d'alimentation du boîtier de régulation au réseau 220V, 50Hz.
3 Relier le cordon d'alimentation du boîtier intégrant la pompe au réseau 220V, 50Hz.
4 Relier la première sortie de l'alimentation sur l'entrée "chauffage platine" du boîtier de régulation.
5 Relier la deuxième sortie de l'alimentation sur l'entrée "chauffage cellule" du boîtier de régulation. Il faudra vérifier lors de la mise en marche de l'alimentation que le courant délivré est <1A.
6 Brancher le câble connecteur sur le boîtier de régulation et sur la platine.
7 Relier le tuyau du boîtier intégrant la pompe à la platine (embout laiton situé sous le corps de la platine).
8 Relier le tuyau "azote chaud" à la platine (embout inox situé sur le couvercle de la platine).
9 Relier le tuyau du dewar à la platine (tuyau inox situé sous le corps de la platine).
10 Mettre en marche l'alimentation stabilisée (voir notice d'utilisation de l'alimentation).
11 Mettre en marche le boîtier de régulation (interrupteur situé sur la face arrière de l'appareil).
12 Afficher la consigne du corps de la platine (par exemple 30ºC).
13 Afficher la consigne de la cellule de refroidisement (par exemple -50ºC).
14 Mettre en place les 2 chapeaux sur la platine et vérifier que l'étanchéité est bonne (l'étanchéité est obtenue avec l'utilisation d'une graisse silicone).
15 Mettre en marche le boîtier intégrant la pompe, puis la pompe. Il est préferable d'utiliser la vitesse de pompage la plus faible.
16 Quand la cellule de refroidissement a atteint sa valeur de consigne, on peut alors procéder à la mise en place de l'échantillon.
17 Arrêter la pompe.
18 Retirer les 2 chapeaux de la platine.
19 Mettre un peu de graisse thermique sur la cellule de refroidissement ou sur le porte échantillon. Il est recommandé d'utiliser de la graisse pour un meilleur contact thermique entre la cellule de refroidissement et le porte échantillon. Contrairement aux anciennes graisses (non adaptées aux basses temperature) cette graisse ne durcit pas au froid (gamme d'utilisation donnée par le fabricant -200 ºC, +135 ºC).
20 Placer le porte échantillon sur la cellule de refroidissement.
21 Mettre en place les 2 chapeaux sur la platine et vérifier que l'étanchéité est bonne.
22 Mettre en marche la pompe.
23 Pour serrer le porte échantillon sur le corps de la platine, dévisser la vis CHC munie d'un joint torique, enfoncer un tournevis dans le trou puis serrer la vis pointeau. Remettre la vis CHC et vérifier l' étanchéité au niveau du joint torique.





3. Caractéristiques techniques

3.1 Platine cryogénique



  • Caractéristiques physiques
    Diamètre corps de la platine : 80mm
    Hauteur : 182mm
    Poids :

    Performances
    Température mini de la cellule de refroidissement : -160 º (30mn)
    Temps de descente à -100 ºC (vitesse de pompage maxi) : <4min

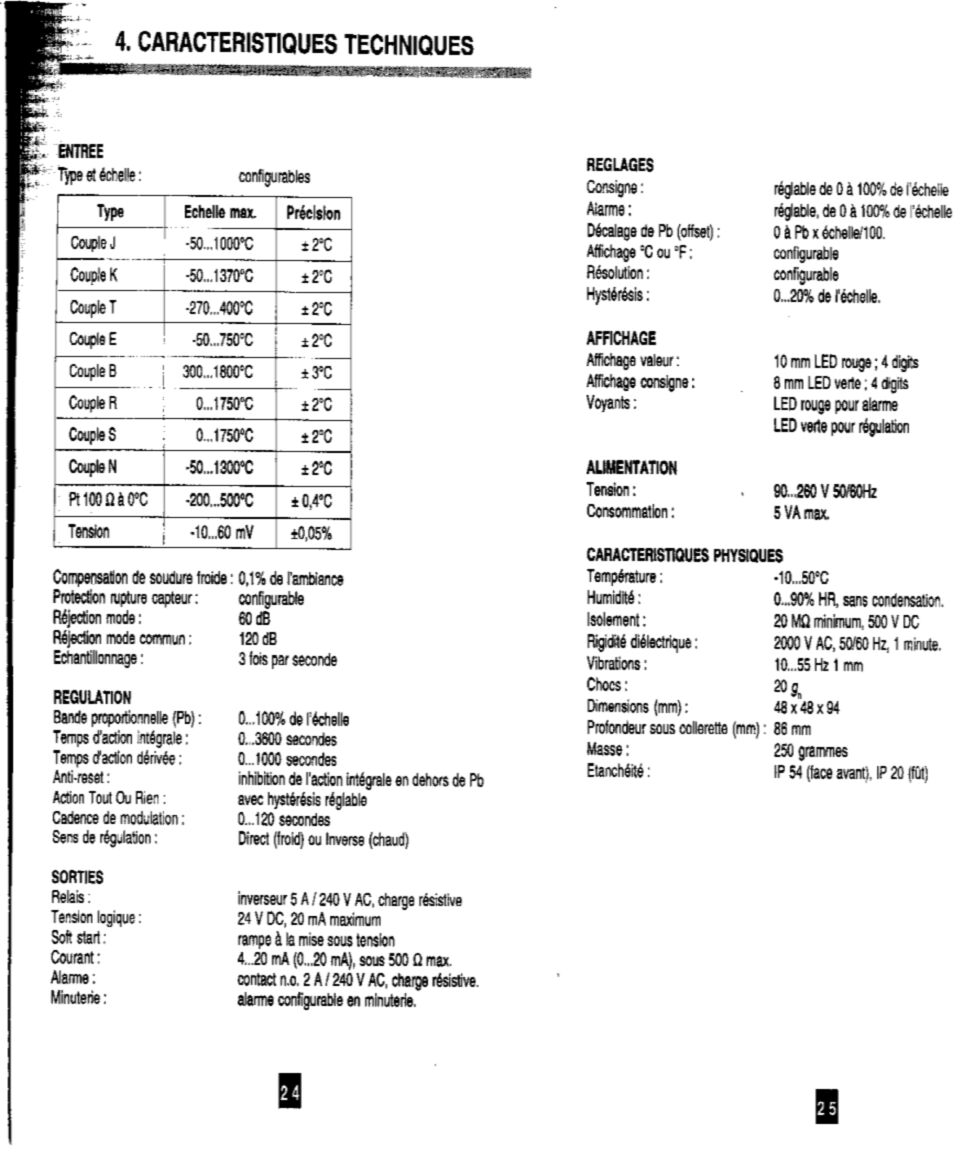

3.2 Régulateur de température



3.3 Alimentation stabilisée



4. Dysfonctionnements



SYMPTOME CAUSE PROBABLE REMEDE
  Boîtier de regulation
Afficheur des régulateurs éteint Pas d'alimentation Vérifier le secteur, les connexions, les fusibles
Message sur un des régulateurs "SbEr" Rupture du capteur Verifier le branchement du câble
Vérifier le câblage du capteur
Chauffe ou sortie non commandée mais affichage normal Sortie non connectée
Résistance chauffante hors circuit		 Vérifier le branchement du câble
Vérifier et remplacer
  Boîtier de pompage et alimentation stabilisée
Affichage éteint Pas d'alimentation Vérifier le secteur, les connexions, les fusibles
  Platine cryogénique
La cellule de refroidissement ne descend pas en température Pas d'azote liquide Vérifier le remplissage du dewar
Vérifier si l'embout du tuyau n'est pas bouché
Vérifier la connexion du tuyau
Vérifier les torsions du tuyau
Vérifier l'étanchéité de la platine
Vérifier l'injecteur
Vérifier les torsions du tuyau de pompage
La cellule de refroidissement dépasse la consigne Pas de résistance chauffante Vérifier le branchement du câble
Vérifier l'alimentation stabilisée
Augmenter l'intensité
Vérifier la résistance
Condensation sur les chapeaux Etanchéite de la platine
Température trop basse de la platine		 Vérifier l'étanchéité de la platine
Vérifier le branchement et les résistances chauffantes
Augmenter la consigne







5. Plans de la Platine

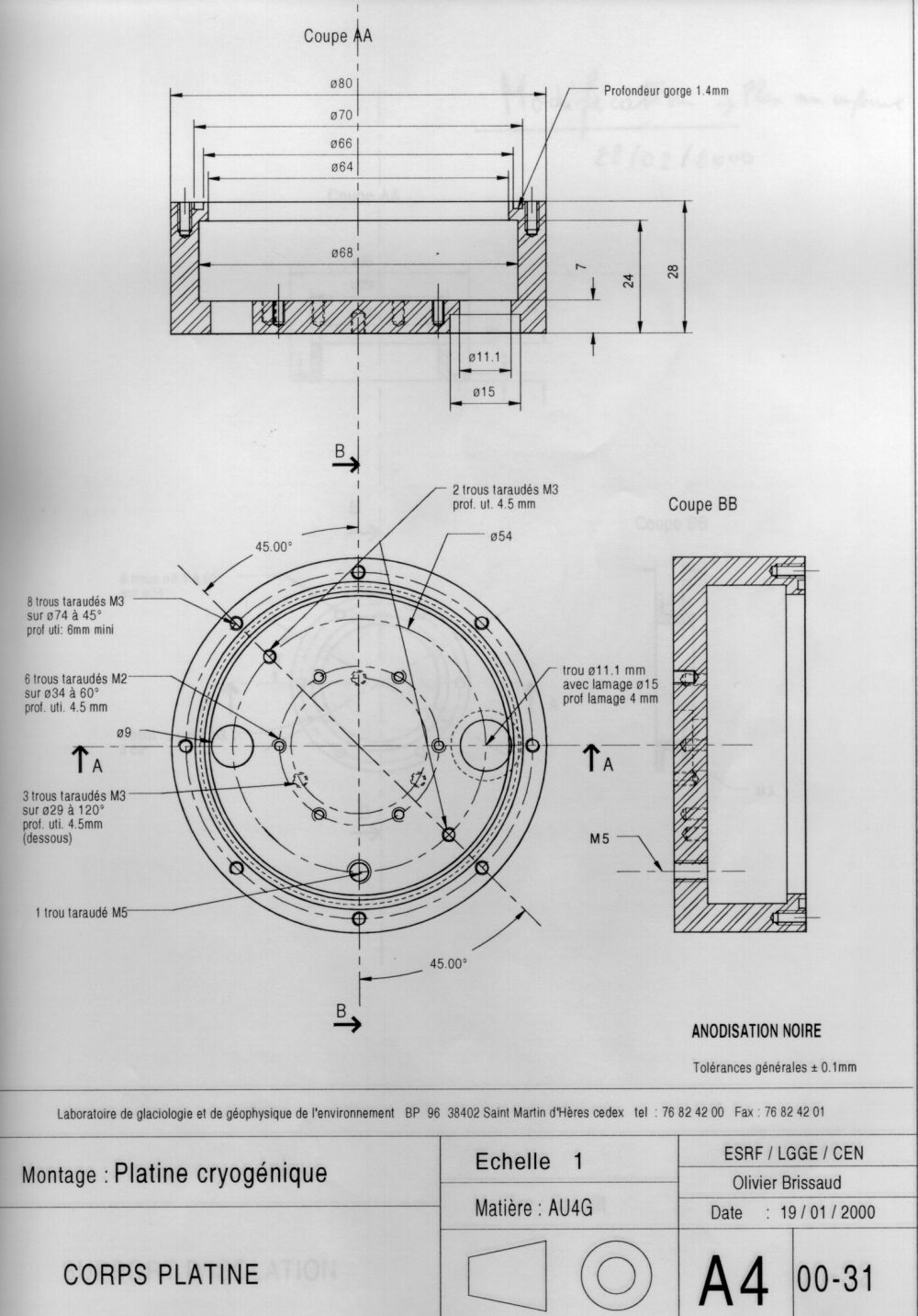

Corps platine

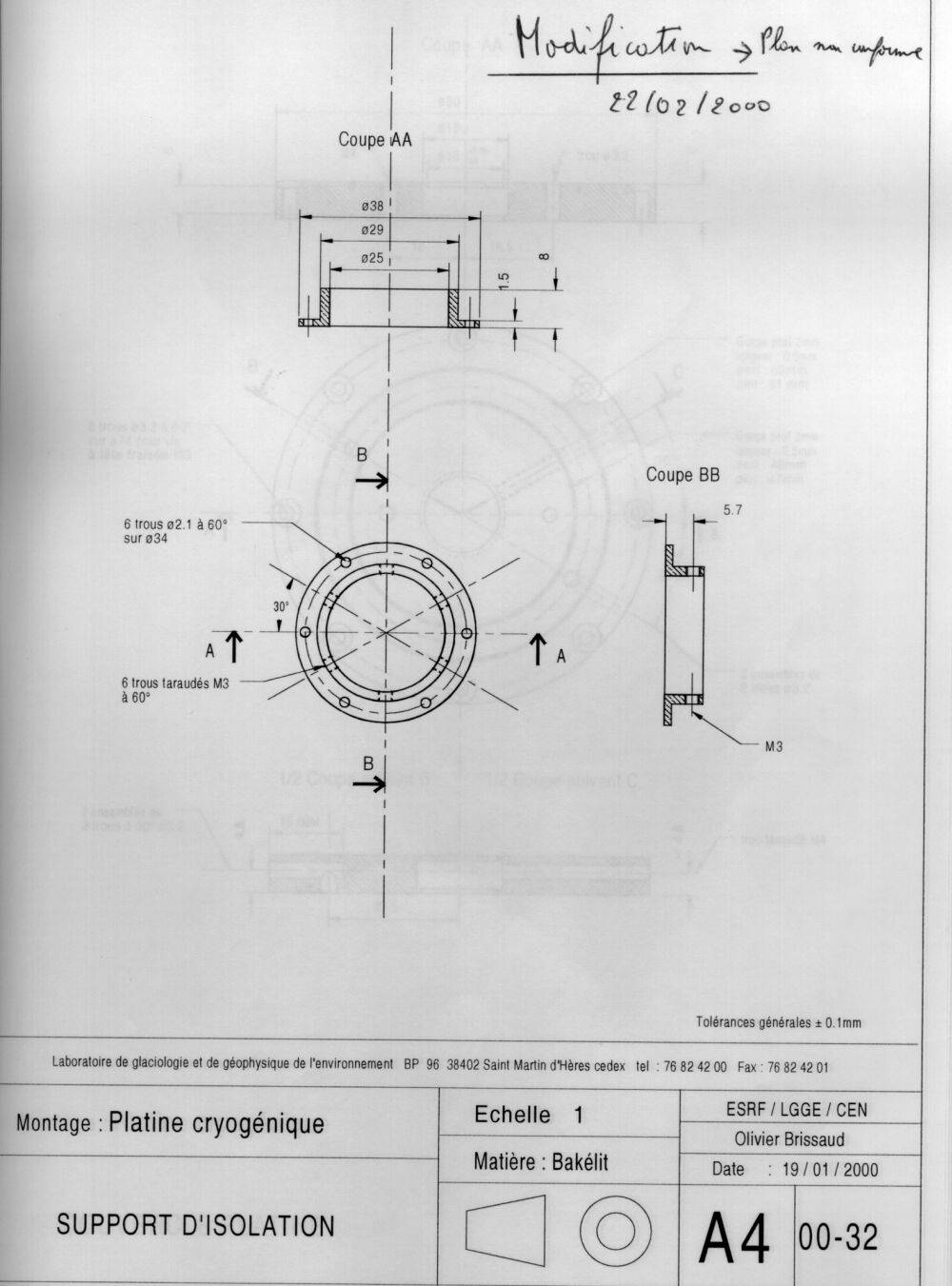

Support d'isolation

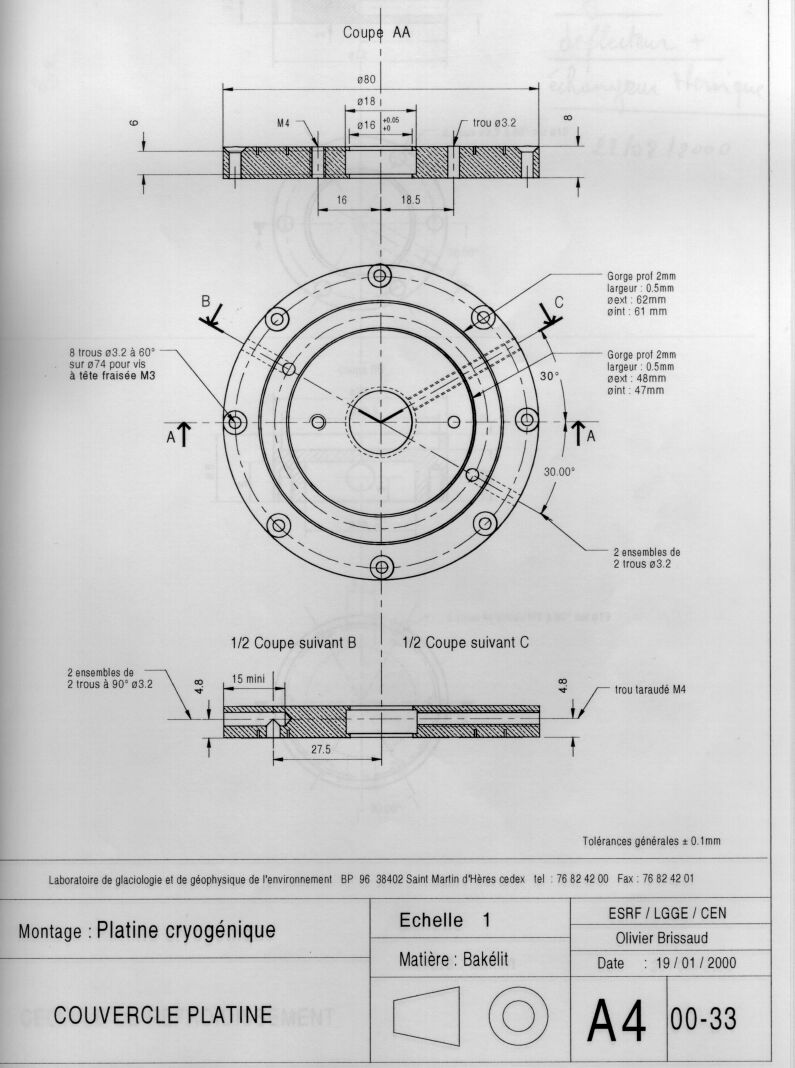

Couvercle platine

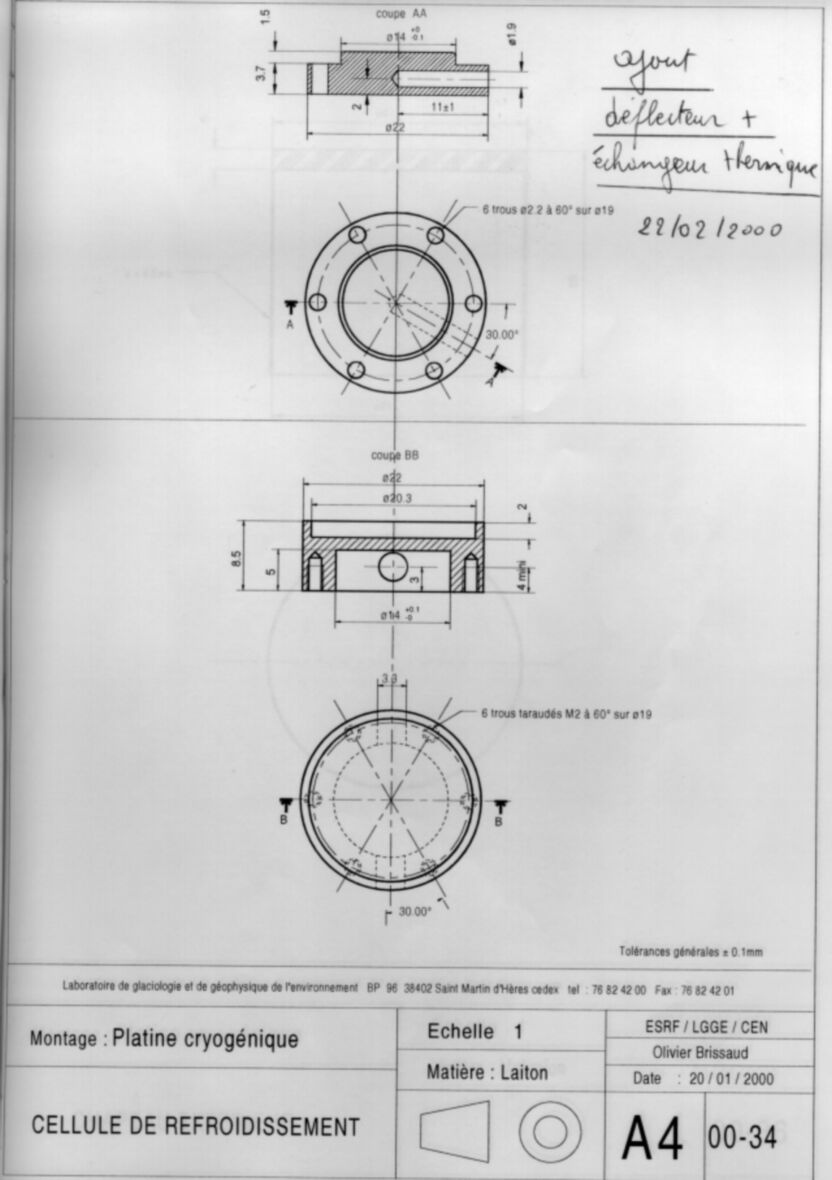

Cellule de refroidissement

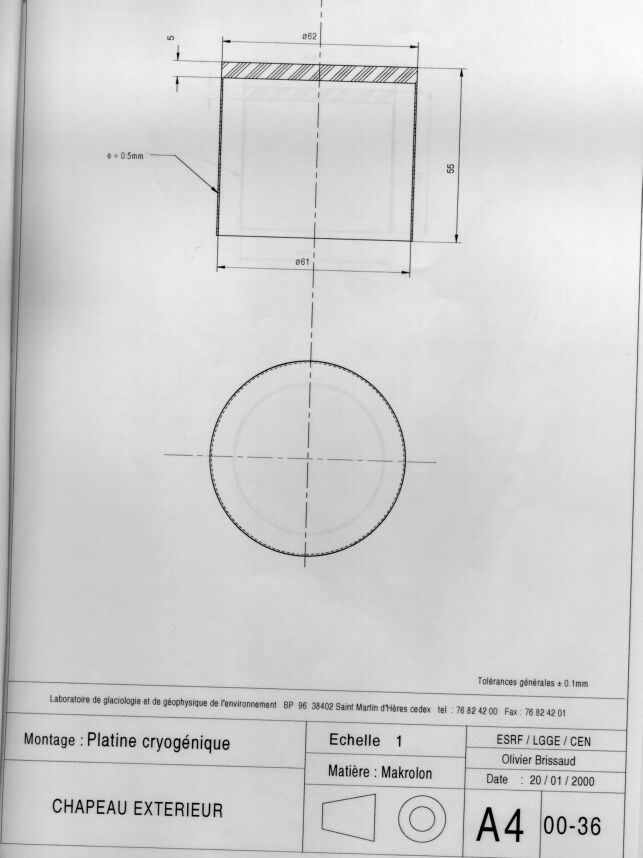

Chapeau extérieur

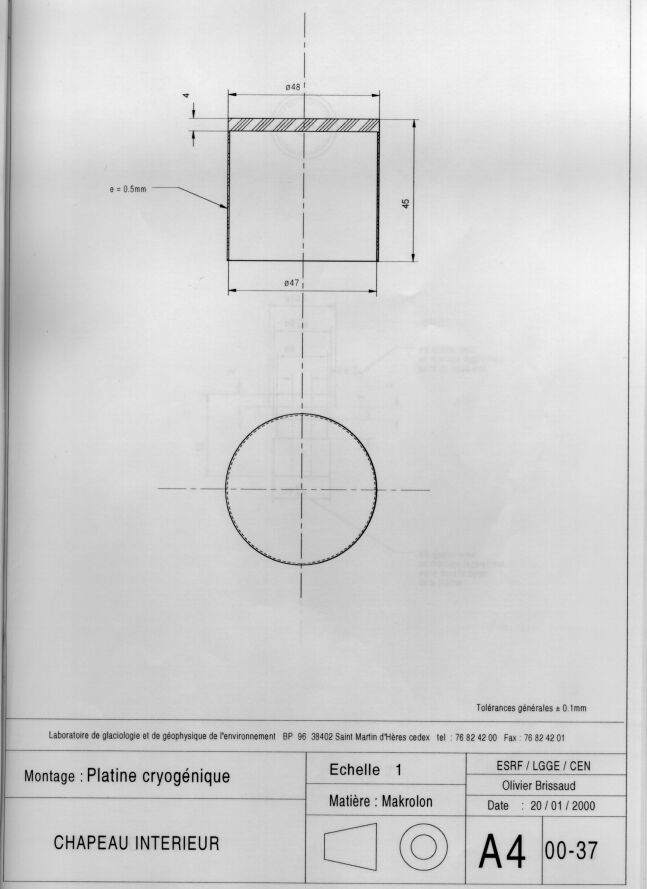

Chapeau intérieur

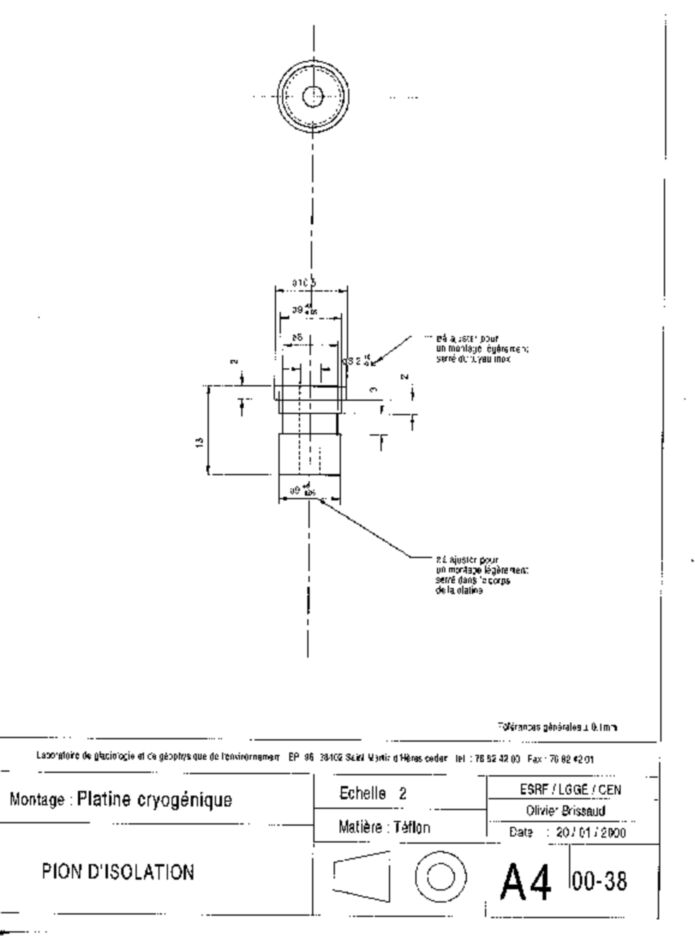

Pion d'isolation

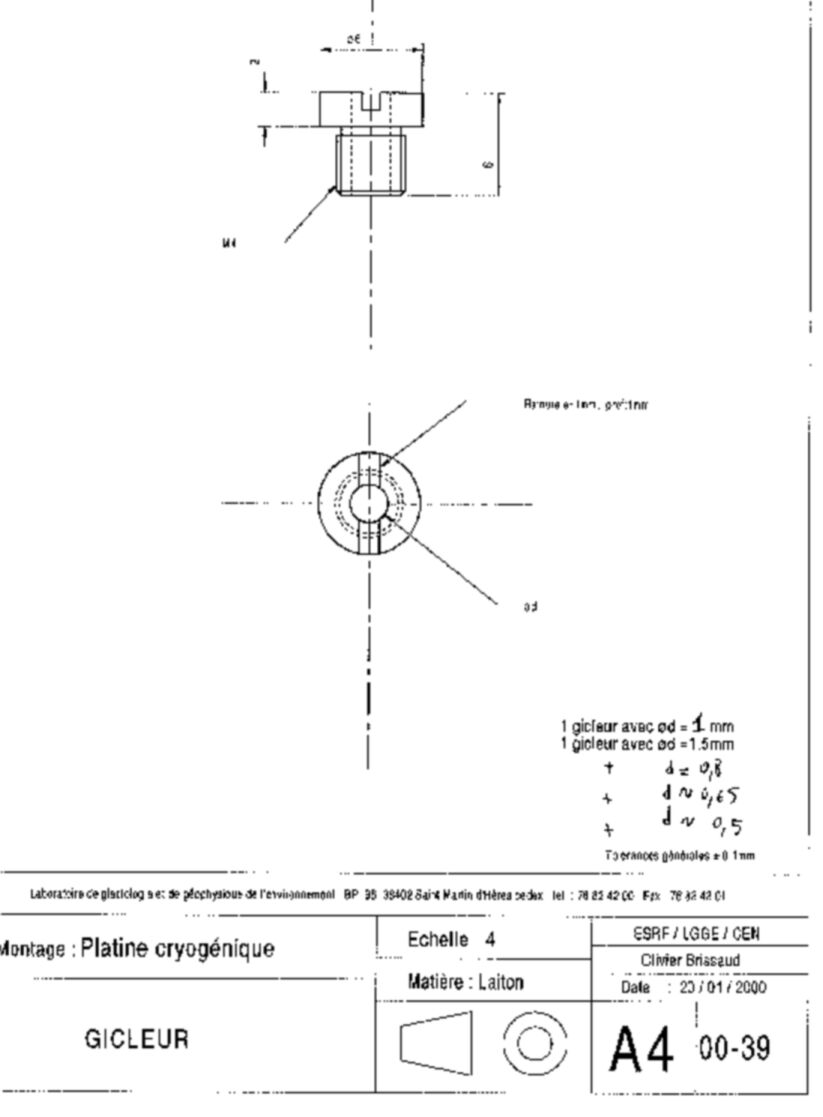

Gicleur

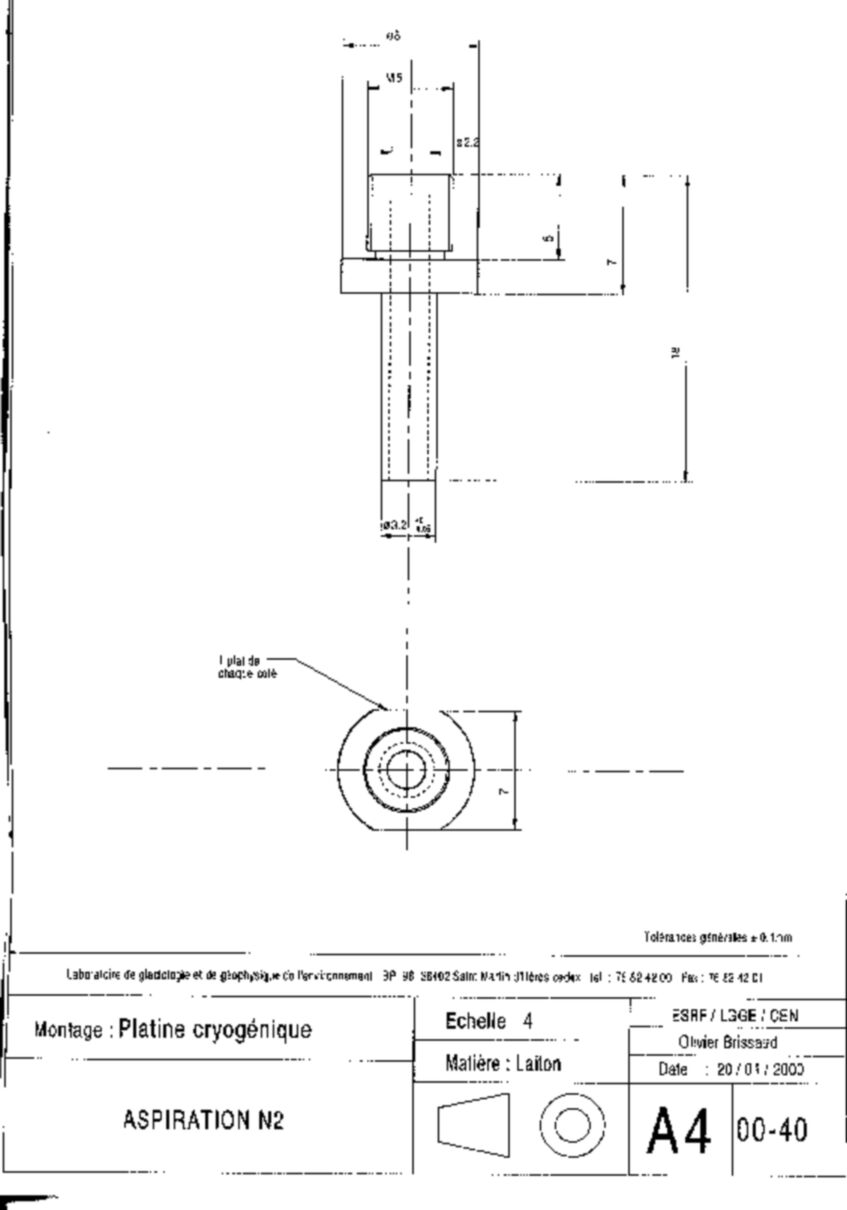

Aspirateur N2

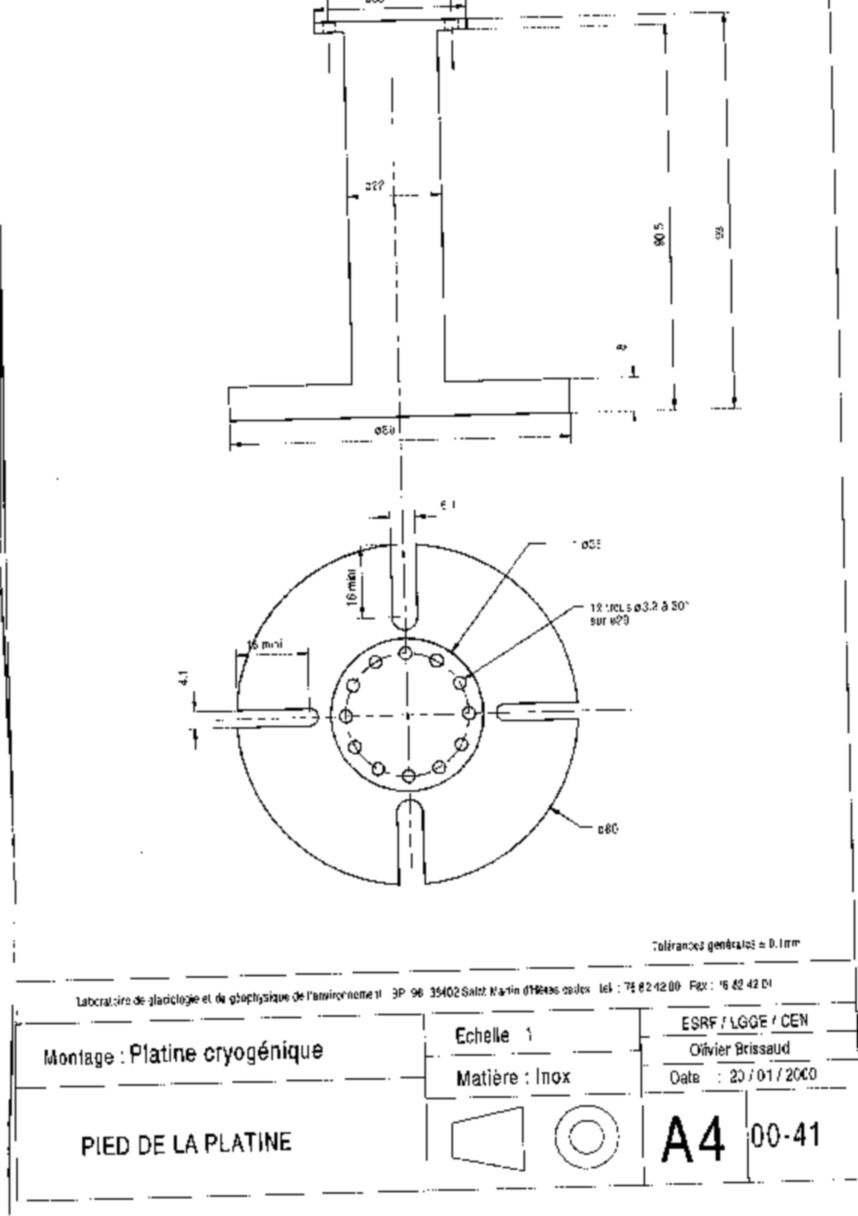

Pied de la platine

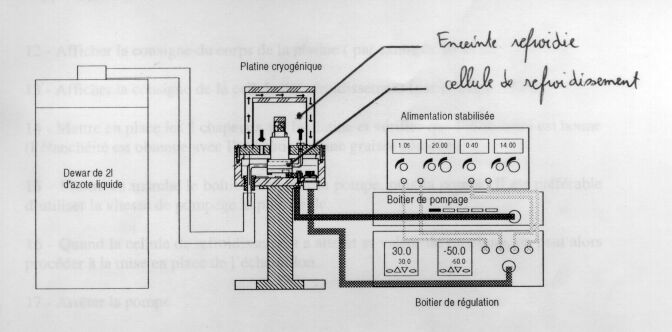

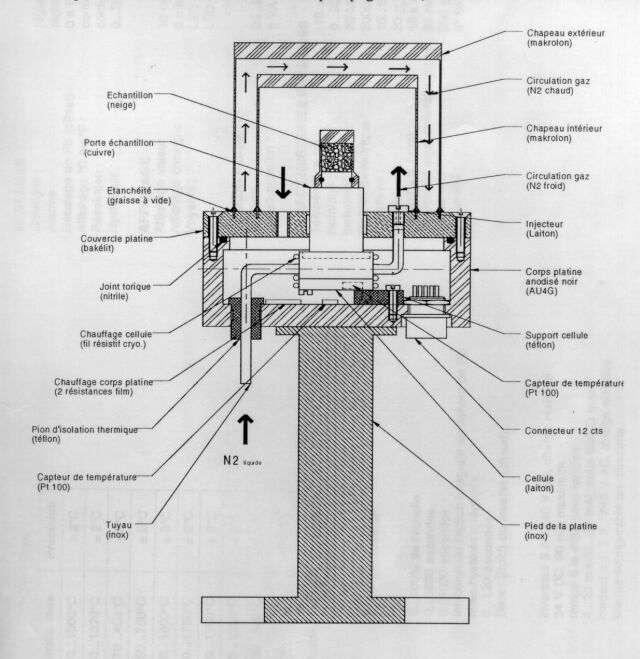

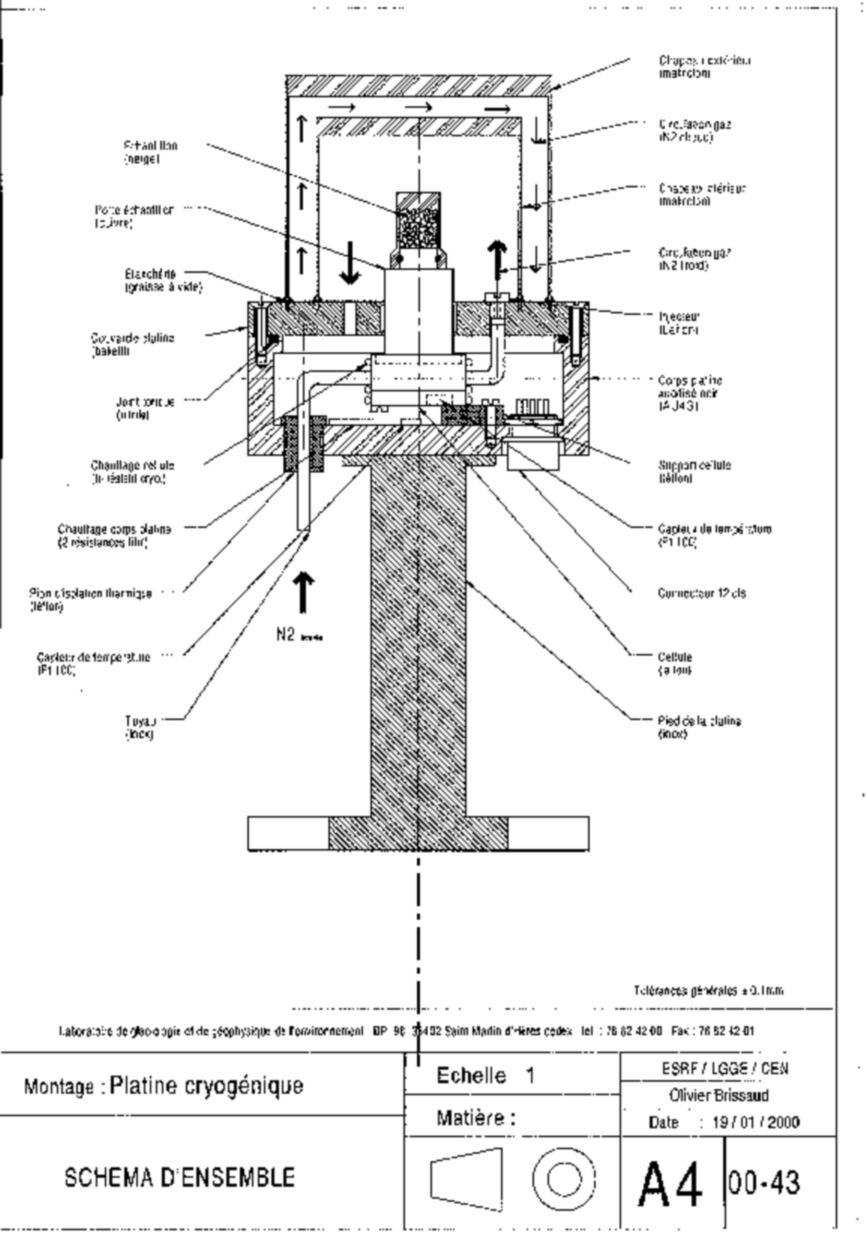

Schéma d'ensemble
